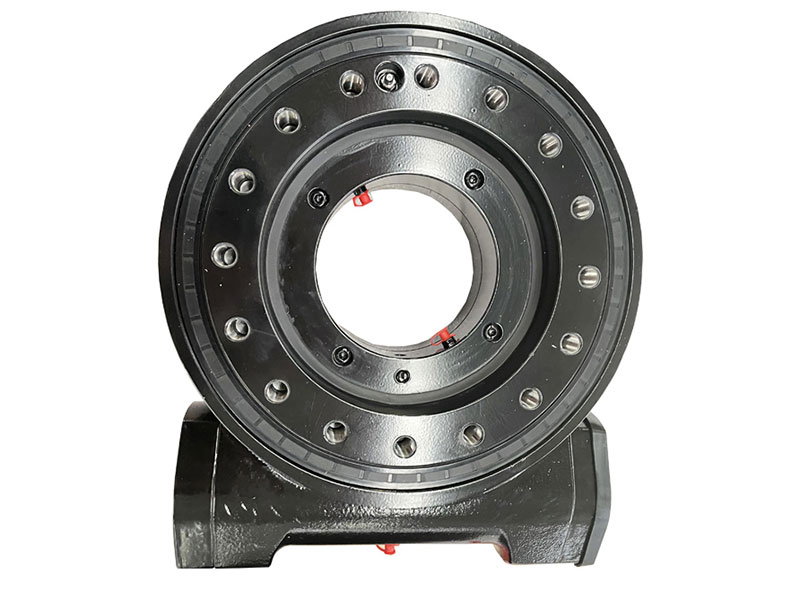

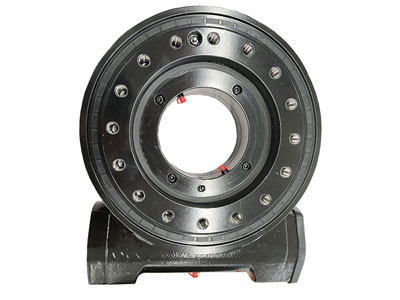

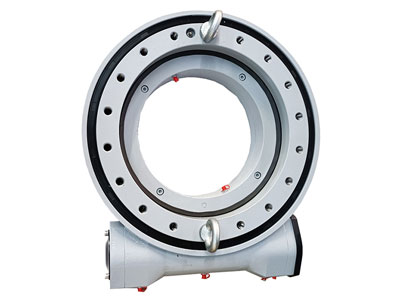

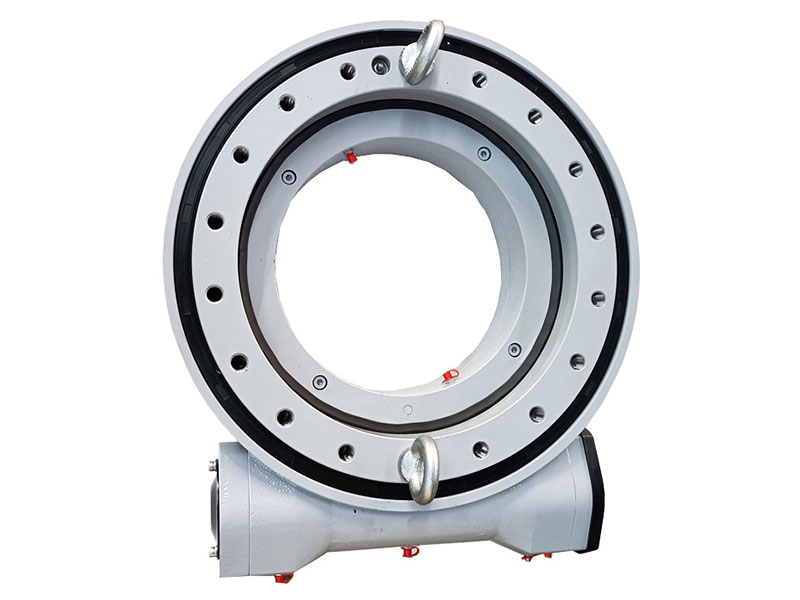

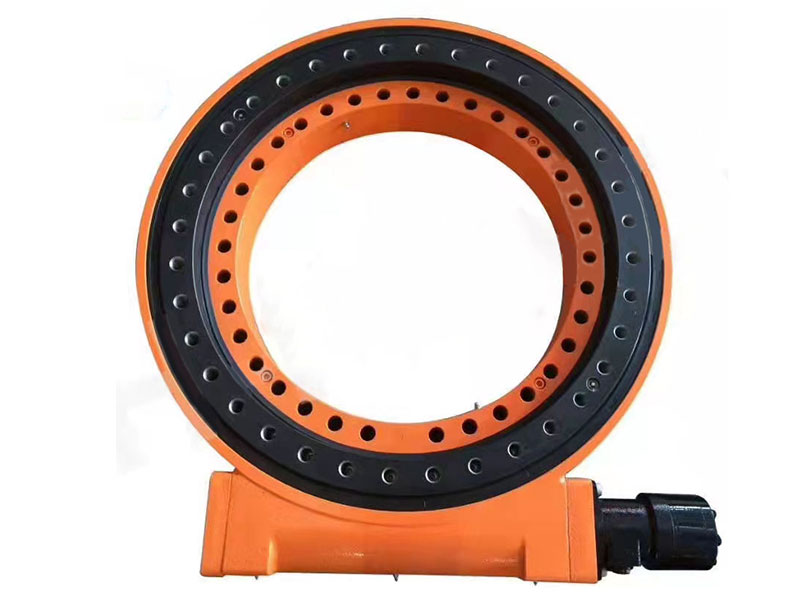

Поворотный привод WEA
Поворотный привод серии WEA — это новая серия поворотных устройств, также называемая поворотным редуктором. Привод данной серии состоит поворотного подшипника, корпуса, адаптера, торцевой крышки и других компонентов. Используя поворотный подшипник в качестве основного компонента, поворотный привод может одновременно воспринимать осевую силу, радиальную силу и опрокидывающий момент. По сравнению с поворотным приводом серии SE, приводы серии WEA обладают такими преимуществами, как лучшая защита, большой крутящий момент, лучшая ударопрочность и длительный срок службы.
Поворотный привод серии WEA широко применяется во вращающихся частях машин и в области солнечной энергетики, включая системы слежения за солнцем, поворотные шасси воздушных рабочих машин, автокраны, перфораторы, бурильные машины, захватные деревообрабатывающие станки.
| Модель | |
|
|
|
|
|
| Номинальный выходной крутящий момент (кН·м) | 8 | 9.5 | 10.8 | 12.96 | 28.7 | 34.2 |
| Крутящий момент опрокидывающего момента (кН·м) | 33.9 | 54.3 | 67.8 | 135.6 | 203 | 310 |
| Статическая осевая нагрузка (кН) | 550 | 725 | 920 | 1110 | 1595 | 1850 |
| Статическая радиальная нагрузка (кН) | 205 | 270 | 343 | 414 | 596 | 690 |
| Динамическая осевая нагрузка (кН) | 130 | 180 | 220 | 268 | 340 | 440 |
| Динамическая радиальная нагрузка (кН) | 110 | 140 | 190 | 220 | 270 | 320 |
| Удерживающий крутящий момент (кН.м) | 38.7 | 43 | 48 | 72.3 | 105.8 | 158.3 |
| Передаточное число | 62:1 | 79:1 | 86:1 | 104:1 | 90:1 | 104:1 |
| Выходная скорость (об/мин) | ＜3 | ＜3 | ＜3 | ＜2 | ＜1.5 | ＜1.5 |
| Самоблокирующиеся шестерни | Yes | Yes | Yes | Yes | Yes | Yes |
| Вес (кг) | 53 | 66.8 | 75 | 96 | 172 | 202 |
Ассортимент нашей продукции включает поворотные приводы размером от 3 до 25 дюймов.
-

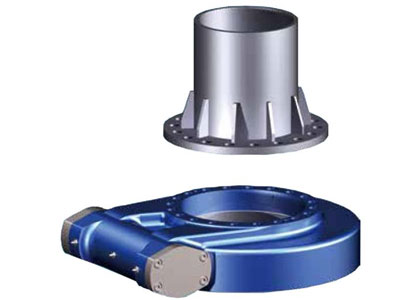

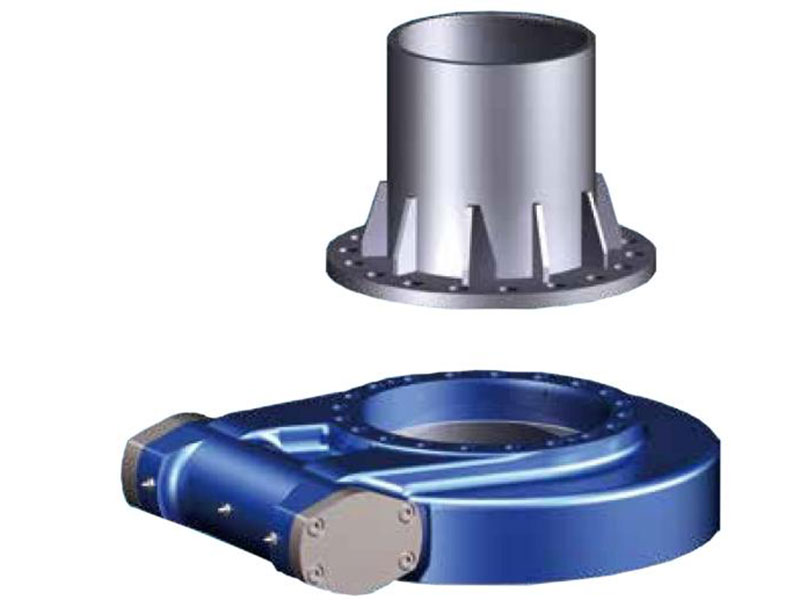

Горизонтальная Установка
В солнечных установках рекомендуется устанавливать поворотные приводы в перевернутом положении по азимутальной оси для лучшей защиты и для дополнительной защиты вертикальной оси.
-
Вертикальная Установка

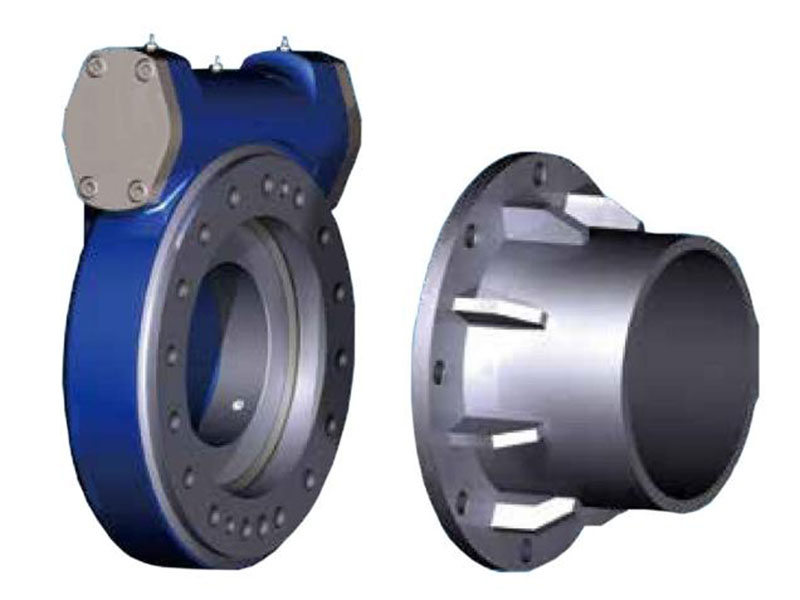

В солнечных установках рекомендуется устанавливать поворотные приводы в соответствии с прилагаемым чертежом для лучшей защиты.
