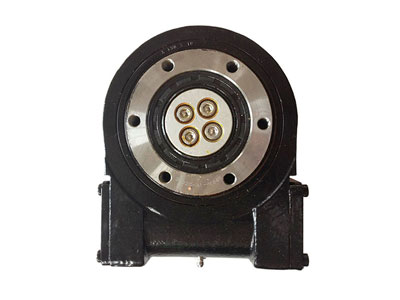

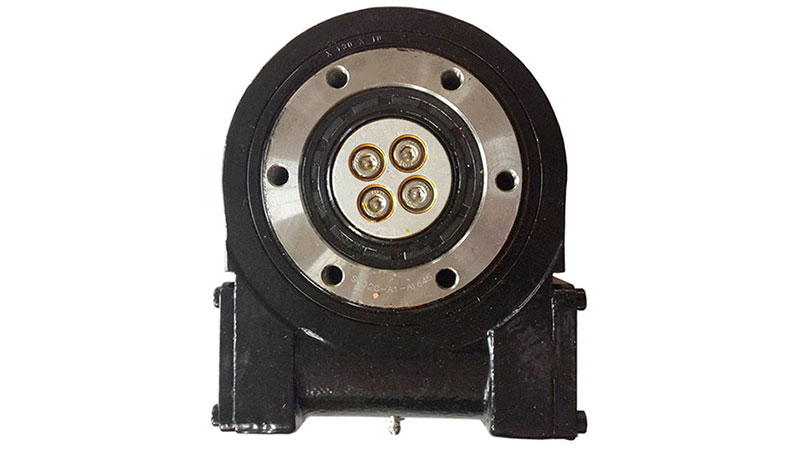

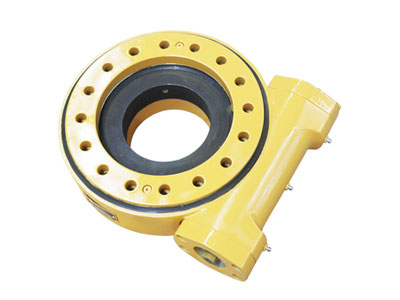

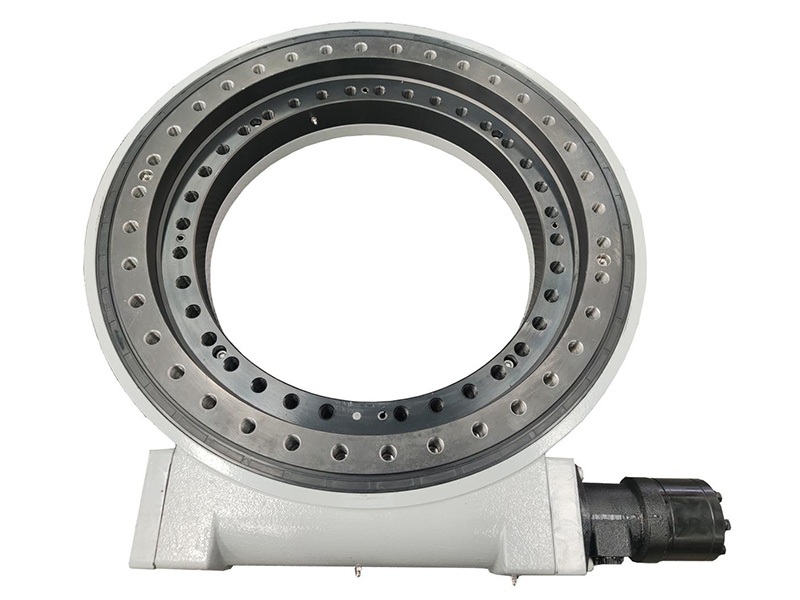

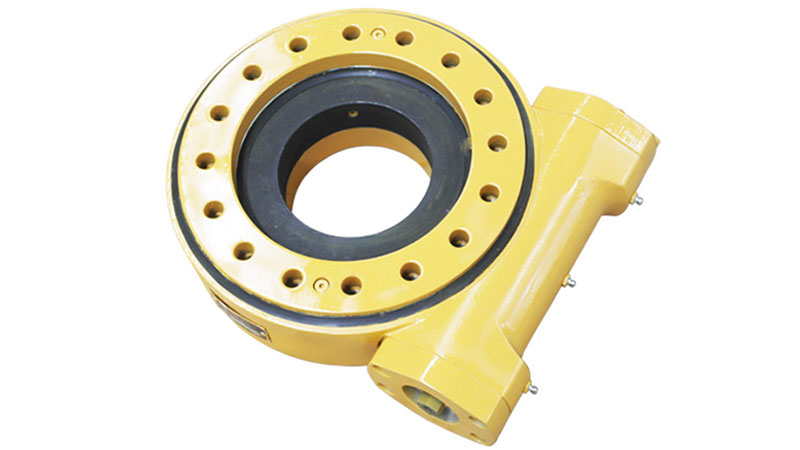

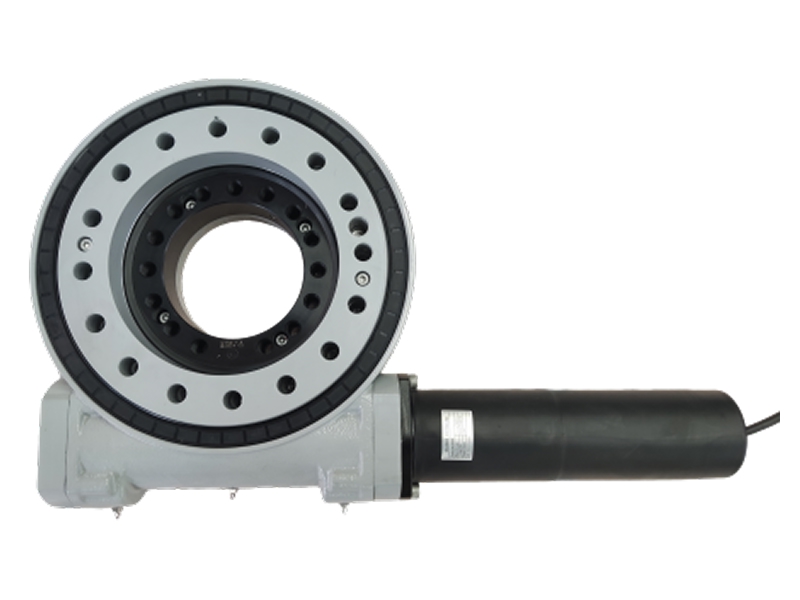

Поворотный привод SE
Поворотный привод серии SE состоит из закрытого корпуса, опорно-поворотного круга, червячной и опорной частей и предназначен для работы при осевых, радиальных и опрокидывающих моментных нагрузок. Гидравлический двигатель или электродвигатель могут быть установлены в качестве источника питания для приведения редукторов в движение по часовой стрелке и против часовой стрелки.
При использовании опорно-поворотного кольца в качестве ключевого компонента поворотный привод может выдерживать большие осевые и опрокидывающие нагрузки и отличается простотой установки, обслуживания и компактными размерами.
Поворотные приводы серии SE широко используются в различном оборудовании:
- Солнечные трекеры
- Платформы для воздушных работ
- Автомобильные краны
- Лесная техника
- Поворотные столы
- Машины для бурения на уголь
| Модель | |
|
|
|
|
|
|
|
|
| Номинальный выходной крутящий момент (кН.м) | 0.4 | 0.6 | 1.5 | 6.5 | 7.5 | 8 | 10 | 15 | 18 |
| Опрокидывающий момент (кН.м) | 1.1 | 3 | 5 | 33.9 | 54.3 | 67.8 | 135.6 | 203 | 271 |
| Осевая нагрузка (кН) | 30 | 45 | 133 | 338 | 475 | 555 | 976 | 1598 | 2360 |
| Радиальная нагрузка (кН) | 16.6 | 22 | 53 | 135 | 190 | 222 | 390 | 640 | 945 |
| Удерживающий крутящий момент (кН.м) | 2 | 5.5 | 10.4 | 38.7 | 43 | 48 | 72.3 | 105.8 | 158.3 |
| Передаточное число | 62:1 | 62:1 | 73:1 | 61:1 | 78:1 | 85:1 | 102:1 | 125:1 | 150:1 |
| Точность отслеживания | ≤0.200 | ≤0.200 | ≤0.200 | ≤0.200 | ≤0.200 | ≤0.200 | ≤0.150 | ≤0.150 | ≤0.150 |
| Самоблокирующиеся шестерни | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes |
| Вес (кг) | 12 | 20 | 23 | 49 | 61 | 64 | 105 | 149 | 204 |
Ассортимент нашей продукции включает поворотные приводы размером от 3 до 25 дюймов.
-
Горизонтальная Установка
В солнечных установках рекомендуется устанавливать поворотные приводы в перевернутом положении по азимутальной оси для лучшей защиты и для дополнительной защиты вертикальной оси.
-
Вертикальная Установка
В солнечных установках рекомендуется устанавливать поворотные приводы в соответствии с прилагаемым чертежом для лучшей защиты.
LYJW — профессиональный производитель опорно-поворотных подшипников, мы разрабатываем и производим опорно-поворотные кольцевые подшипники, прецизионные подшипники, поворотные приводы и специальные подшипники для строительного, иженерного, горно-шахтного, судового оборудования, химической аппаратуры, военной техники, ветряных турбин, медицинского оборудования и многих других отраслей промышленности.
Благодаря команде экспертов, передовым производственным технологиям и строгой системе управления качеством, LYJW занимает лидирующие позиции в области исследований и разработок опорно-поворотных подшипников, а т.ч. на заказ, которые отличаются рациональной конструкцией, небольшим весом, хорошей грузоподъемностью и универсальностью. Диаметр подшипников варьируется от 200 до 15 000 мм, а точность соответствует классам P0, P6 и P5. На сегодняшний день LYJW может производить продукцию, сертифицированную по стандартам CCS, ABS, BV, GL и др.
В бизнесе LYJW придерживается принципа “Качество и целостность”, мы предоставляем качественные подшипники и оказываем услуги клиентам по всему миру.
