Двухрядный шариковый опорно-поворотный подшипник
Двухрядный опорно-поворотный подшипник с шариками одинакового диаметра

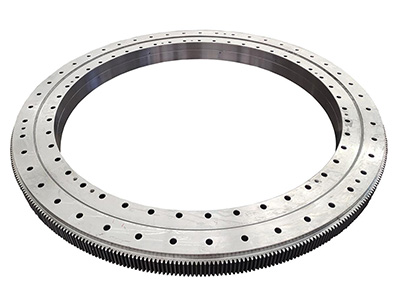

Двухрядный опорно-поворотный подшипник с шариками одинакового диаметра обычно используется для ветрогенераторов и автобетононасосов. В ветрогенераторах двухрядные шарикоподшипники часто устанавливаются в нижней части пропеллеров для регулирования переменного шага, что требует нулевого зазора, большого момента трения при запуске и высокой точности хода.
- Наружный диаметр: 704 мм ~ 4395 мм
- Диаметр шарика: 25 мм ~ 60 мм
Благодаря компактной конструкции двухрядный шариковый опорно-поворотный подшипник уменьшает диаметр монтажных отверстий во внутреннем и внешнем кольцах и увеличивает грузоподъемность.

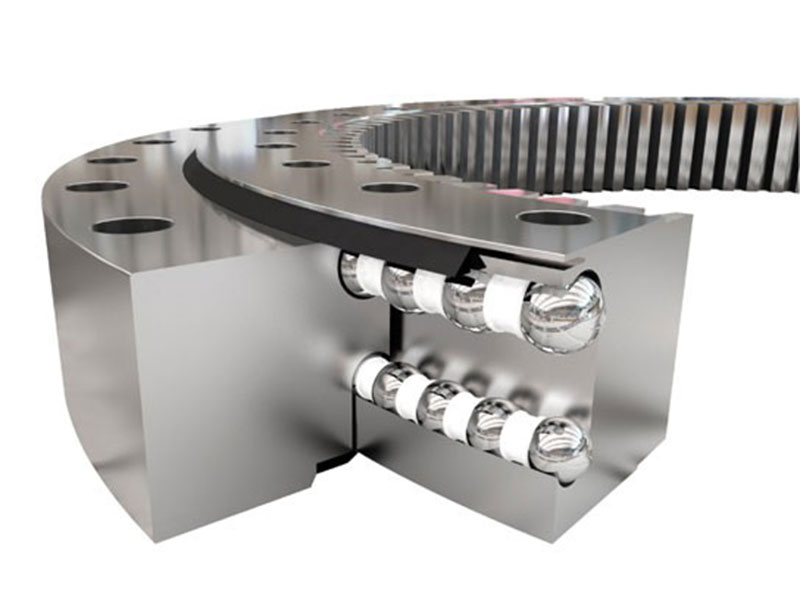

Двухрядный шарикоподшипник с поворотным кольцом обычно оснащен 3 кольцами, стальными шариками и прокладками, которые могут напрямую входить в верхнюю и нижнюю дорожки качения. Два набора стальных шариков размещаются, основываясь на силовом анализе. В такой конфигурации углы опоры 90° верхней и нижней дуговых дорожек качения позволяют подшипнику воспринимать большую осевую силу и опрокидывающий момент. Для дорожки качения требуется специальная конструкция, при которой радиальная сила превышает одну десятую осевой силы.
- Диапазон внешнего диаметра: от 100 мм до 15000 мм
- Материал кольца: 42CrMo/50Mn/C45
- Материал шарика/ролика: GCr15
- Материал клетки: сталь 20 или литой алюминиевый сплав ZL102
- Материал прокладки: нейлон 6 / нейлон 66
- Закалочная твердость дорожки качения: HRC55-62
- Тип зуба: без шестерни, внутренняя шестерня, внешняя шестерня
- Экскаватор
- Гусеничный кран
- Портовая техника
- Развлекательные заведения

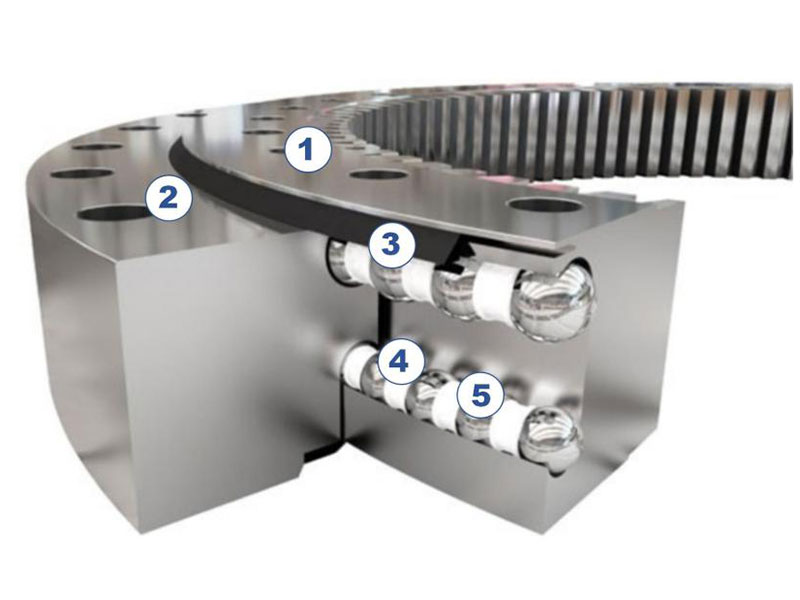

- 1 Внутреннее кольцо
- 2 Наружное кольцо
- 3 Прокладка
- 4 Распорка
- 5 Шарик/ролик
Герметизация поворотного подшипника, с одной стороны, предназначена для предотвращения утечки заполненной смазки, а с другой стороны, для предотвращения проникновения внешней пыли, загрязнений и влаги внутрь подшипника. Уплотнительное кольцо поворотного подшипника компании LYJW изготовлено из нитрилового каучука, устойчивого к высоким температурам и коррозии.
Поверхность дорожек качения подшипников закалена, твердость при закалке составляет HRC55-62, что обеспечивает эффективную глубину закалки.
Из-за необходимости передавать усилие поворотные подшипники обычно имеют зубья на одном из колец. Зубчатое зацепление нормализуют или подвергают подшипник отпуску. В зависимости от области применения подшипники также могут подвергаться индуктивной закалке с полным или одинарным зубом. Индуктивное упрочнение одиночного зуба подразделяется на упрочнение полного зуба и упрочнение основания зуба (боков и основания).
Полное закаливание зубьев
Закалка боковых поверхностей зубьев и основания
Закалка боковых зубьев
