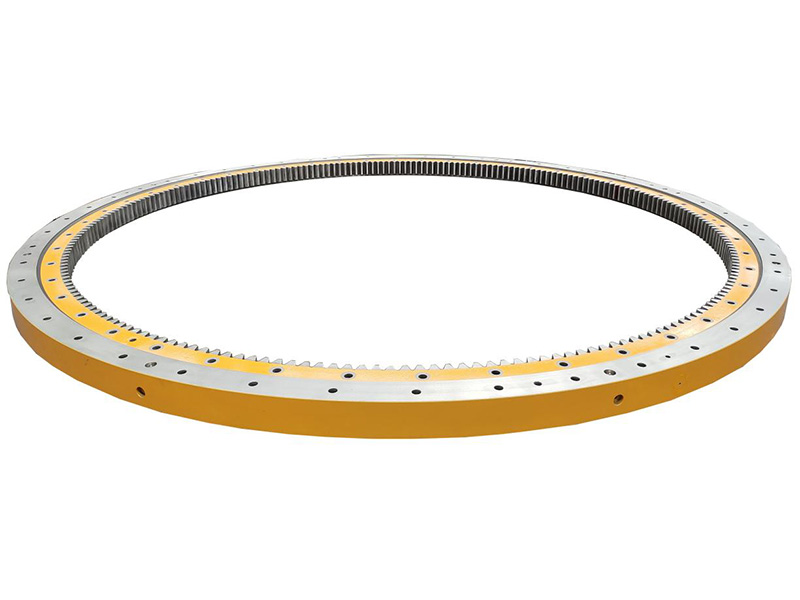

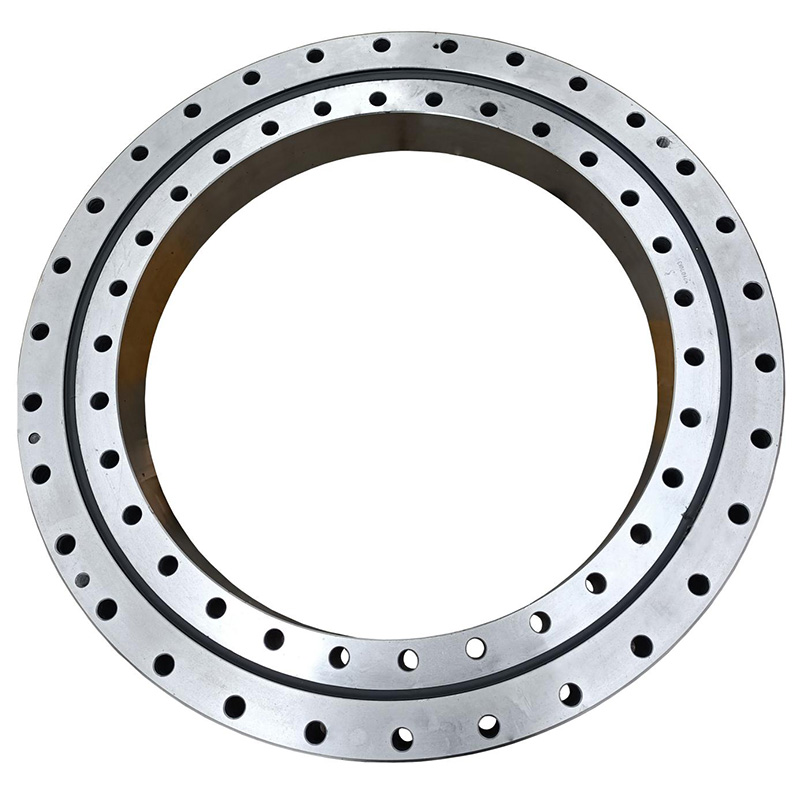

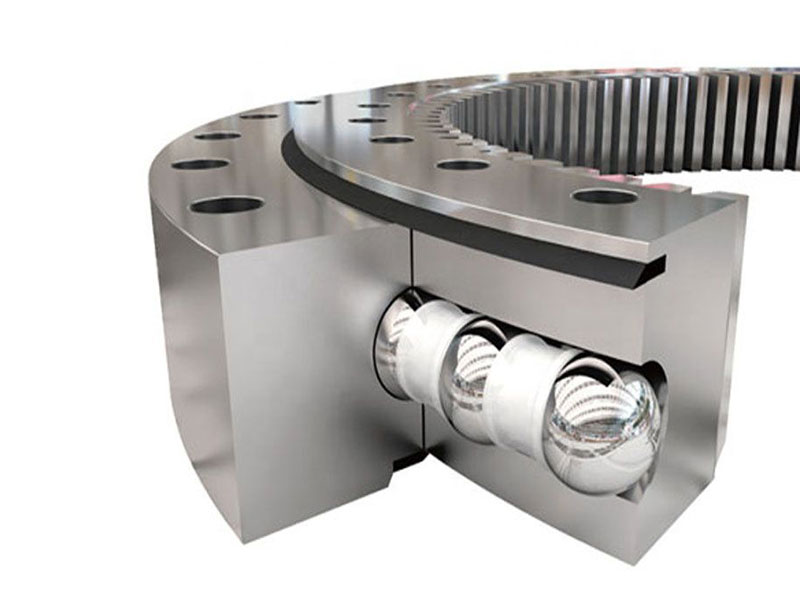

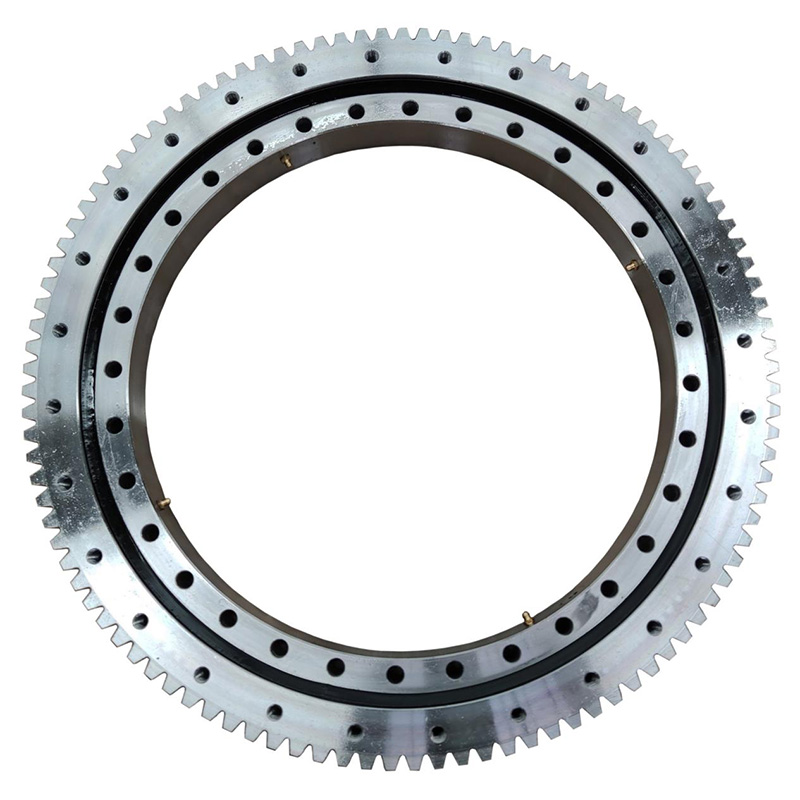

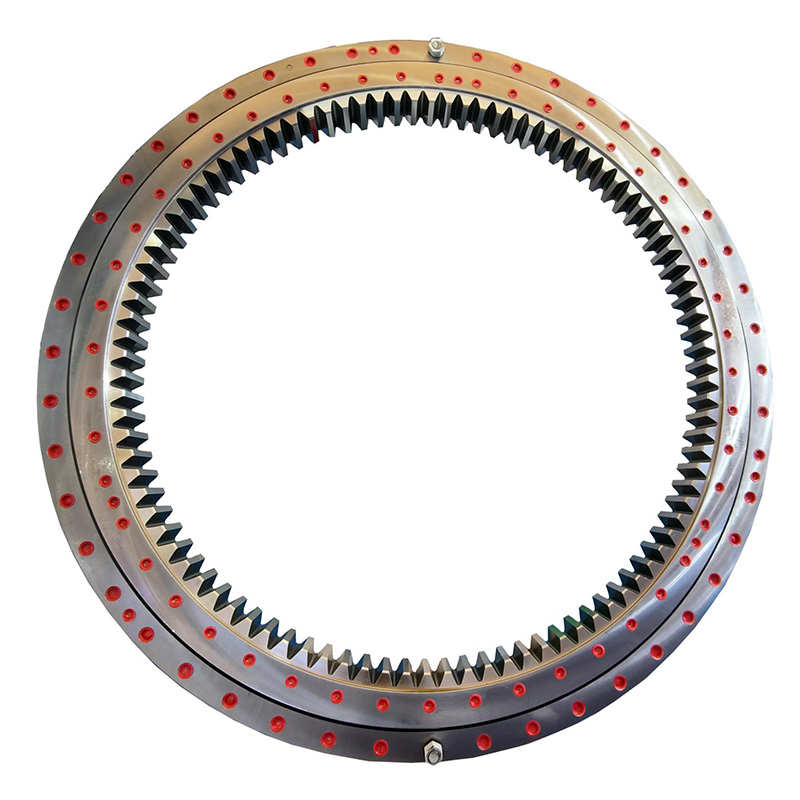

Шарикоподшипник с четырехточечным контактом
Шарикоподшипник с четырехточечным контактом содержит внутреннее кольцо и наружное кольцо. Благодаря компактной конструкции, легкому весу и конфигурации с четырехточечным контактном, этот поворотный круг обладает превосходной динамической нагрузочной способностью для обработки осевых, радиальных и опрокидывающих моментных нагрузок.
Четырехточечные контактные шарикоподшипники особенно универсальны и широко используются в кранах, подъемном оборудовании и другой инженерной технике
- Наружный диаметр: 602 мм ~ 4726 мм
- Диаметр шарика: 30 мм ~ 75 мм
- Номинальная нагрузка: 129 Кн ~ 3410 Кн
Шариковый подшипник с четырехточечным контактом оснащен наружным и внутренним кольцами цельной или разъемной конструкции. Два разъемных кольца подшипников в разъемной конструкции перед поставкой скрепляются болтами. Обычно сепараторы или прокладки используются в шарикоподшипниках с четырехточечным контактом. Кроме того, подшипники с полностью заполненной шариковой конструкцией используются только при больших нагрузках, обладают хорошей грузоподъемностью и большим трением.
- Диапазон внешнего диаметра: от 100 мм до 15000 мм
- Материал кольца: 42CrMo/50Mn/C45
- Материал шарика/ролика: GCr15
- Материал клетки: сталь 20 или литой алюминиевый сплав ZL102
- Материал прокладки: нейлон 6 / нейлон 66
- Закалочная твердость дорожки качения: HRC55-62
- Тип зуба: без шестерни, внутренняя шестерня, внешняя шестерня
- Экскаватор
- Кран
- Ротационный конвейер
- Портовая техника
- Ветроэнергетика
- Развлекательные заведения
- 1 Внутреннее кольцо
- 2 Наружное кольцо
- 3 Прокладка
- 4 Распорка
- 5 Шарик/ролик
Герметизация поворотного подшипника, с одной стороны, предназначена для предотвращения утечки заполненной смазки, а с другой стороны, для предотвращения проникновения внешней пыли, загрязнений и влаги внутрь подшипника. Уплотнительное кольцо поворотного подшипника компании LYJW изготовлено из нитрилового каучука, устойчивого к высоким температурам и коррозии.
Дорожки качения подшипника поворотного кольца закалены на поверхности. Твердость при закалке установлена на уровне HRC55-62, что обеспечивает эффективную глубину закалки.
Из-за необходимости передавать усилие поворотные подшипники обычно имеют зубья на одном из колец. Зубчатое зацепление нормализуют или подвергают подшипник отпуску. В зависимости от области применения подшипники также могут подвергаться индуктивной закалке с полным или одинарным зубом. Индуктивное упрочнение одиночного зуба подразделяется на упрочнение полного зуба и упрочнение основания зуба (боков и основания).
Полное закаливание зубьев
Закалка боковых поверхностей зубьев и основания
Закалка боковых зубьев
Подшипники на заказ
Наша команда готова оказать все объёмную помощь на протяжении всего процесса заказа продукта. Независимо от того, заказываете ли вы продукцию из нашего стандартного каталога или вам нужно индивидуальное решение для вашего текущего проекта, наша команда готова помочь вам на каждом этапе пути.
ПодробнееTags
LYJW — профессиональный производитель опорно-поворотных подшипников, мы разрабатываем и производим опорно-поворотные кольцевые подшипники, прецизионные подшипники, поворотные приводы и специальные подшипники для строительного, иженерного, горно-шахтного, судового оборудования, химической аппаратуры, военной техники, ветряных турбин, медицинского оборудования и многих других отраслей промышленности.
Благодаря команде экспертов, передовым производственным технологиям и строгой системе управления качеством, LYJW занимает лидирующие позиции в области исследований и разработок опорно-поворотных подшипников, а т.ч. на заказ, которые отличаются рациональной конструкцией, небольшим весом, хорошей грузоподъемностью и универсальностью. Диаметр подшипников варьируется от 200 до 15 000 мм, а точность соответствует классам P0, P6 и P5. На сегодняшний день LYJW может производить продукцию, сертифицированную по стандартам CCS, ABS, BV, GL и др.
В бизнесе LYJW придерживается принципа “Качество и целостность”, мы предоставляем качественные подшипники и оказываем услуги клиентам по всему миру.
