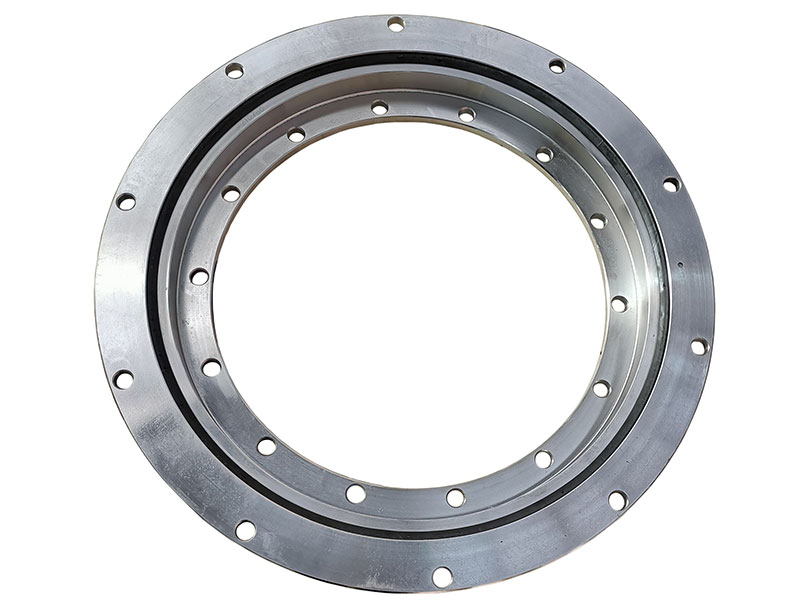

Фланцевый Поворотный Подшипник

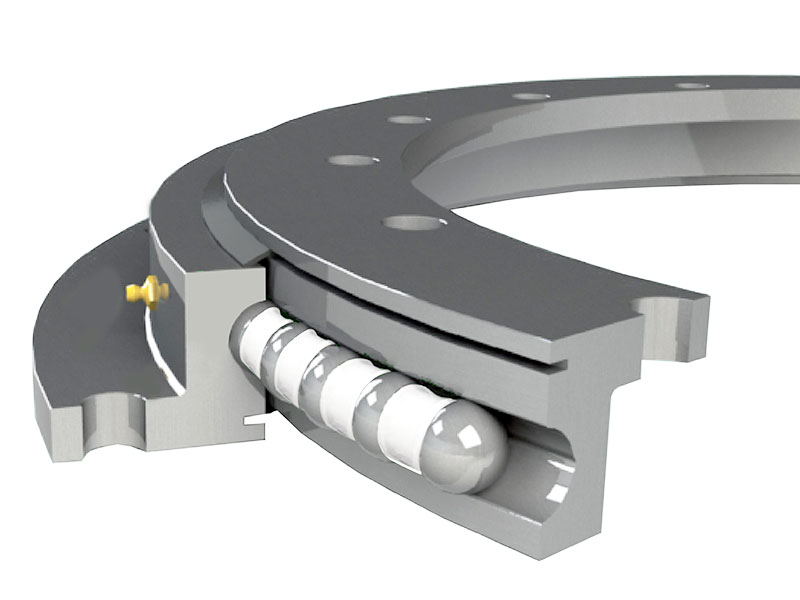

Шариковый опорно-поворотный подшипник с четырехточечным контактом с фланцем разработан и изготовлен для применения в различных отраслях промышленности. Этот поворотный подшипник не имеет зубьев, имеет внутреннее и внешнее фланцевые кольца. Он относится к легкой серии поворотных подшипников, что упрощают осевое позиционирование.
Подшипник данного типа высоко экономичен. Стальной шарик с малым внешним диаметром используется для получения низкого момента трения, высокой жесткости и хорошей точности вращения. Использование полых валов обеспечивает малый вес и пространство для проводки. Фланцевые поворотные подшипники в основном несут радиальные нагрузки, но также могут одновременно нести радиальные и осевые нагрузки.
Фланцевый поворотный подшипник имеет такую же структуру, что и другие поворотные подшипники, отличается малым весом и гибкостью. На внешнем или внутреннем кольце фланцевых опорно-поворотных устройств имеется L-образная кромка, напоминающая фланец. Именно поэтому он называется фланцевым поворотным подшипником.
- Диапазон внешнего диаметра: от 100 мм до 15000 мм
- Материал кольца: 42CrMo/50Mn/C45
- Материал шарика/ролика: GCr15
- Материал клетки: сталь 20 или литой алюминиевый сплав ZL102
- Материал прокладки: нейлон 6 / нейлон 66
- Закалочная твердость дорожки качения: HRC55-62
- Тип зуба: без шестерни, внутренняя шестерня, внешняя шестерня
- Оборудование для пищевой промышленности
- Фасовочное оборудование
- Оборудование для переработки
Герметизация поворотного подшипника, с одной стороны, предназначена для предотвращения утечки заполненной смазки, а с другой стороны, для предотвращения проникновения внешней пыли, загрязнений и влаги внутрь подшипника. Уплотнительное кольцо поворотного подшипника компании LYJW изготовлено из нитрилового каучука, устойчивого к высоким температурам и коррозии.
![Уплотнительные кольца](products/code_03.jpg)
![Уплотнительные кольца](products/code_04.jpg)
![Уплотнительные кольца](products/code_05.jpg)
![Уплотнительные кольца](products/code_06.jpg)
![Уплотнительные кольца](products/code_07.jpg)
![Уплотнительные кольца](products/code_08.jpg)
![Дорожка подшипника качения](products/code_12.jpg)
Поверхность дорожек качения подшипников закалена, а твердость при закалке составляет HRC55-62, что обеспечивает эффективную глубину закалки.
Из-за необходимости передавать усилие поворотные подшипники обычно имеют зубья на одном из колец. Зубчатое зацепление нормализуют или подвергают подшипник отпуску. В зависимости от области применения подшипники также могут подвергаться индуктивной закалке с полным или одинарным зубом. Индуктивное упрочнение одиночного зуба подразделяется на упрочнение полного зуба и упрочнение основания зуба (боков и основания).
![Полное закаливание зубьев](products/code_15.jpg)
![Закалка боковых поверхностей зубьев и основания](products/code_17.jpg)
![Закалка боковых зубьев](products/code_18.jpg)

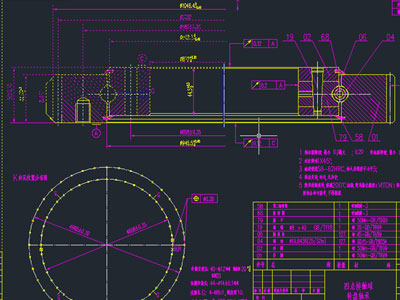

Подшипники на заказ
Наша команда готова оказать все объёмную помощь на протяжении всего процесса заказа продукта. Независимо от того, заказываете ли вы продукцию из нашего стандартного каталога или вам нужно индивидуальное решение для вашего текущего проекта, наша команда готова помочь вам на каждом этапе пути.
Подробнее
LYJW — профессиональный производитель опорно-поворотных подшипников, мы разрабатываем и производим опорно-поворотные кольцевые подшипники, прецизионные подшипники, поворотные приводы и специальные подшипники для строительного, иженерного, горно-шахтного, судового оборудования, химической аппаратуры, военной техники, ветряных турбин, медицинского оборудования и многих других отраслей промышленности.
Благодаря команде экспертов, передовым производственным технологиям и строгой системе управления качеством, LYJW занимает лидирующие позиции в области исследований и разработок опорно-поворотных подшипников, а т.ч. на заказ, которые отличаются рациональной конструкцией, небольшим весом, хорошей грузоподъемностью и универсальностью. Диаметр подшипников варьируется от 200 до 15 000 мм, а точность соответствует классам P0, P6 и P5. На сегодняшний день LYJW может производить продукцию, сертифицированную по стандартам CCS, ABS, BV, GL и др.
В бизнесе LYJW придерживается принципа “Качество и целостность”, мы предоставляем качественные подшипники и оказываем услуги клиентам по всему миру.
