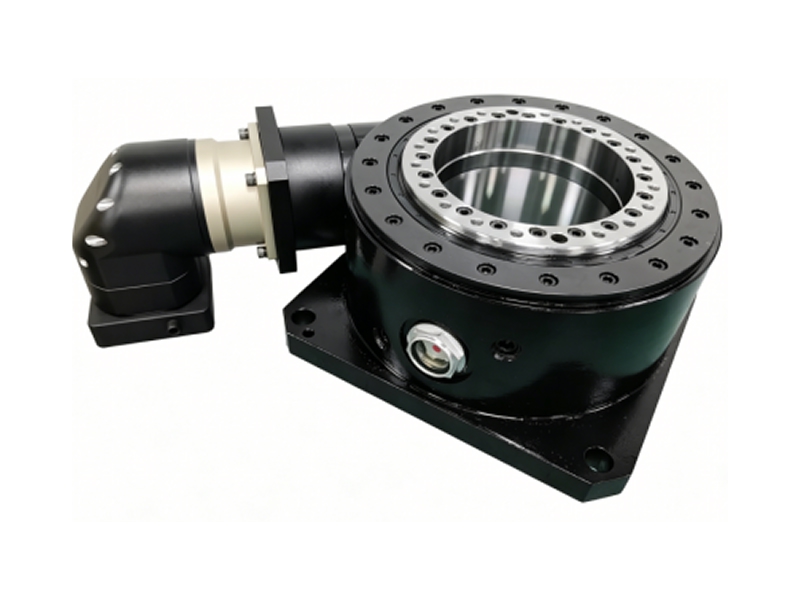

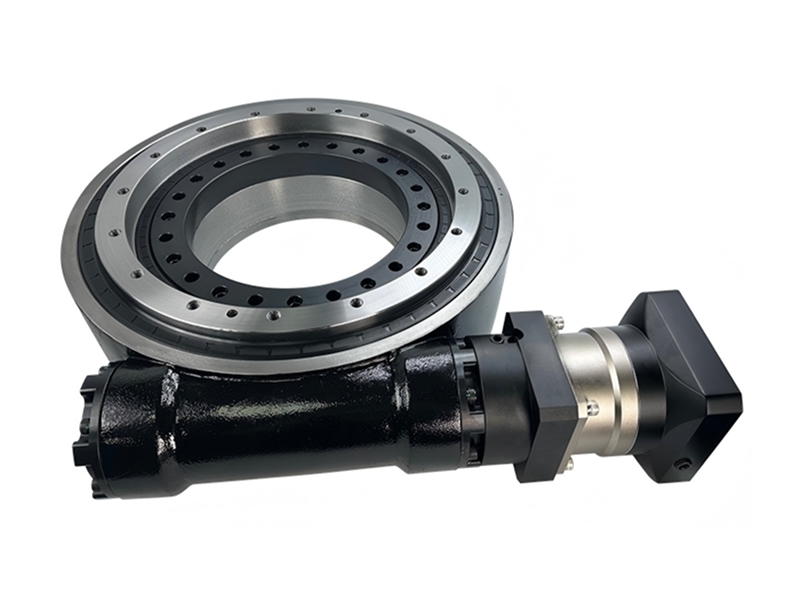

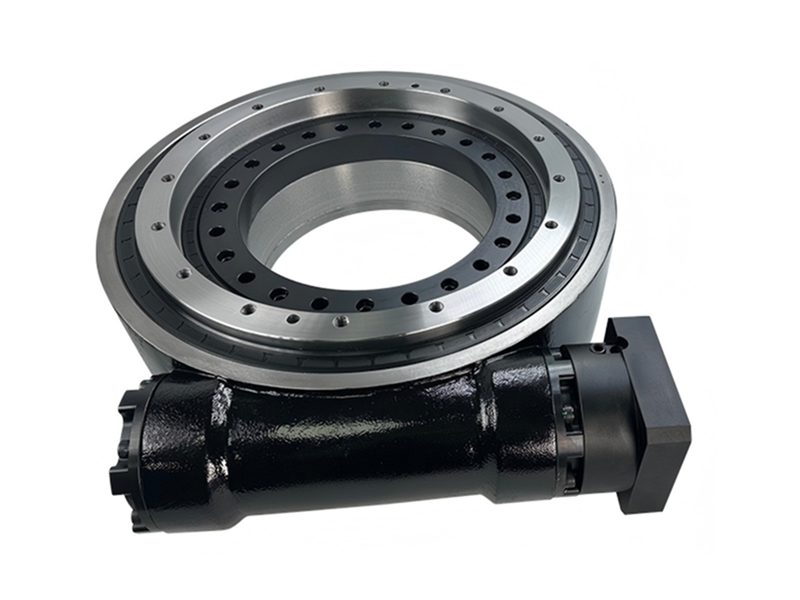

Ролико-кулачковый серво-стол
В традиционных зубчатых и червячных механизмах при частых пусках, остановках и реверсах со временем возникает люфт, снижающий точность позиционирования и требующий более частого обслуживания и калибровки.
Предварительно нагруженная ролико-кулачковая передача обеспечивает линейный контакт качения и полностью устраняет люфт. В сочетании с высокоэффективным серводвигателем стол точно позиционируется под любым углом, долго сохраняет точность и мало изнашивается, сокращая обслуживание, калибровку и эксплуатационные расходы.
| Мод. | ||||||||
| Расч. нагрузка (кг) | ≤ 80 | ≤ 280 | ≤ 280 | ≤ 500 | ≤ 900 | ≤ 1600 | ≤ 4500 | ≤ 7500 |
| Макс. диаметр планшайбы (мм) | ≤ 500 | ≤ 800 | ≤ 900 | ≤ 1200 | ≤ 1500 | ≤ 2000 | ≤ 2500 | ≤ 3000 |
| Встроен. перед. число (i) | 1:20 | 1:24 | 1:20 | 1:20 | 1:30 | 1:40 | 1:60 | 1:60 |
| Опрокид. момент (Н·м) | 400 | 585 | 625 | 1028 | 2760 | 3500 | 14000 | 30000 |
| Допуст. входной момент (Н·м) | ≤ 30 | ≤ 70 | ≤ 72 | ≤ 90 | ≤ 480 | ≤ 500 | ≤ 500 | ≤ 500 |
| Ном. выходной момент (Н·м) | ≤ 600 | ≤ 1680 | ≤ 1440 | ≤ 1800 | ≤ 14000 | ≤ 19200 | ≤ 30000 | ≤ 30000 |
| Допуст. момент инерции (Н·м) | 75 | 200 | 220 | 260 | 9800 | 18000 | / | / |
| Совмест. двигатель (кВт) | Серводвигатель 0,75/1 кВт, габ. 80 | Серводвигатель, габ. 80/110/130 | Серводвигатель 0,75/1 кВт, габ. 80 | Серводвигатель, габ. 80 / 130 | Серводвигатель, габ. 110/130/180 | Серводвигатель, габ. 130 / 180 | Серводвигатель, габ. 130 / 180 | Серводвигатель, габ. 180 |
| Тип двигателя | Планетарный редуктор / серводвигатель | |||||||
| Масса (кг) | 16 | 20 | 24 | 45 | 90 | 120 | 200 | 300 |
