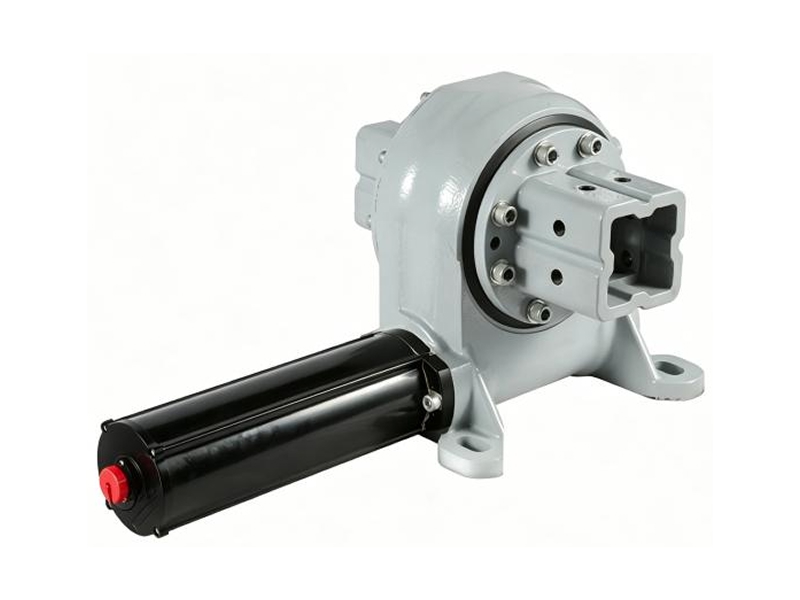

Вертикальный одноосный поворотный привод
Компактный и простой в установке поворотный привод оптимизирован для горизонтальных одноосных систем слежения PV и служит практичным решением для солнечных установок PV, CPV и CSP.
Интегрированная конструкция объединяет прецизионный червячный редуктор с опциональным приводным двигателем: серводвигателем, гидромотором или бесщёточным двигателем постоянного тока. Это уменьшает монтажную высоту, экономит пространство и упрощает установку без сложной центровки.
Оптимизированный двухобхватный профиль зубьев и глобоидная форма червяка повышают коэффициент контакта, грузоподъёмность и устойчивость к эксцентричным нагрузкам.
- Предназначен для горизонтальных одноосных солнечных трекеров (HSAT) и массивов фотоэлектрических модулей.
- Подходит для атмосферостойких систем слежения за солнцем, где рекомендуется степень защиты IP65 или выше, включая пустынные, прибрежные и высокогорные районы.
| Мод. | |||||
| Перед. число | 62:1 | 60:1 | 60:1 | 61:1 | 85:1 |
| Макс. ном. момент | 1,2 кН·м 0,89×10³ фунт-сила·фут | 10,5 кН·м 7,75×10³ фунт-сила·фут | 12 кН·м 8,86×10³ фунт-сила·фут | 12,2 кН·м 9,0×10³ фунт-сила·фут | 20,4 кН·м 15,1×10³ фунт-сила·фут |
| Макс. опрокид. момент | 1,1 кН·м 0,81×10³ фунт-сила·фут | 10 кН·м 7,38×10³ фунт-сила·фут | 12 кН·м 8,86×10³ фунт-сила·фут | 12 кН·м 8,9×10³ фунт-сила·фут | 67,8 кН·м 50×10³ фунт-сила·фут |
| Удержив. момент | 2,2 кН·м 1,6×10³ фунт-сила·фут | 42 кН·м 31×10³ фунт-сила·фут | 48 кН·м 35,4×10³ фунт-сила·фут | 56 кН·м 41,3×10³ фунт-сила·фут | 48 кН·м 35,4×10³ фунт-сила·фут |
| Стат. осевая нагр. | 30 кН 6,7×10³ фунт-сил | 100 кН 22,5×10³ фунт-сил | 120 кН 30,5×10³ фунт-сил | 338 кН 76,1×10³ фунт-сил | 555 кН 124,9×10³ фунт-сил |
| Стат. радиал. нагр. | 15 кН 3,3×10³ фунт-сил | 65 кН 14,6×10³ фунт-сил | 80 кН 18×10³ фунт-сил | 120 кН 27×10³ фунт-сил | 222 кН 49,9×10³ фунт-сил |
| Самоторможение | Самоторможение | Самоторможение | Самоторможение | Самоторможение | Самоторможение |
| Степень защиты | IP65 | IP65 | IP65 | IP65 | IP65 |
| Масса | 13 кг | 44 кг | 35 кг | 66 кг | 171 кг |
